Controllori di sicurezza e interfacce

I controllori di sicurezza configurabili consentono la gestione del sistema di controllo di sicurezza di una macchina o di un impianto. Al controllore di sicurezza possono essere collegati sensori e comandi di sicurezza quali: sensori optoelettronici (barriere di sicurezza, laser scanner,fotocellule), interruttori meccanici, tappeti sensibili, pulsanti di arresto di emergenza, comandi bi-manuali, concentrandone la gestione su un unico dispositivo flessibile ed espandibile.

Le interfacce di sicurezza costituiscono un sistema dedicato di interfacciamento tra le barriere fotoelettriche di sicurezza, dotate di uscite statiche autocontrollate di sicurezza, ed i circuiti di comando della macchina o dell’impianto.

Caratteristiche principali

INGRESSI

Possiamo categorizzare differenti tipi di ingressi:

Ingressi digitali
Ingressi per Restart e feedback (EDM)
Ingressi per Proximity switche e encoder incrementali
Ingressi analogici

USCITE DI SICUREZZA

OSSD (static semiconductor safety doppio canale
OSSD (static semiconductor safety outputs) canale singolo
Uscite in alta corrente singolo canale (Massimo 2A per canale)

USCITE DI TEST

Le uscite di test vengono utilizzate per controllare la presenza di entuali sovraccarichi o corto circuiti sugli ingressi

USCITE DI STATUS

Le uscite di status sono programmabili e con il livello di sicurezza SIL 1 / PL c indicano lo stato di un ingresso, di una uscita o di un nodo relativo ad un diagramma logico

RELÈ DI SICUREZZA

Relè di sicurezza con contatti guidati. I relè di sicurezza forniscono 2 contatti N.A. e uno N.C. oltre al contatto N.C. per il feedback

Le caratteristiche dei nostri controllori e interfacce di sicurezza

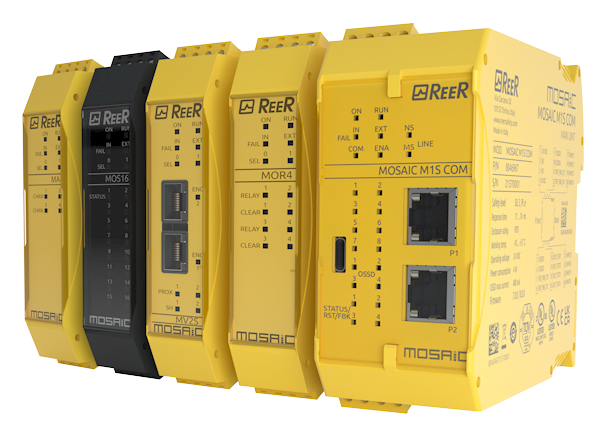

MOSAIC è un sistema di sicurezza in grado di gestire tutte le funzioni di sicurezza di un macchinario o di un gruppo di macchinari. Configurabile ed espandibile. Permette la riduzione dei costi e un cablaggio più semplice.

Controllore di sicurezza configurabile e compatto. Tutti i vantaggi della configurabilità al costo di un relè di sicurezza.

Le interfacce di sicurezza costituiscono un sistema dedicato di interfacciamento tra i sensori di sicurezza, dotati di uscite statiche autocontrollate di sicurezza, ed i circuiti di comando della macchina o dell'impianto. Moduli per barriere di sicurezza, comandi a due mani, interruttori di sicurezza ed e-stop di emergenza.

CARATTERISTICHE

Modulare

Configurabile

Funzioni singole / multiple

Indicazione di stato

Software di configurazione

Memoria di configurazione

CARATTERISTICHE

Modulare

Configurabile

Funzioni singole / multiple

Indicazione di stato

Software di configurazione

Memoria di configurazione

CARATTERISTICHE

Modulare

Configurabile

Funzioni singole / multiple

Indicazione di stato

Software di configurazione

Memoria di configurazione

CARATTERISTICHE DEL SISTEMA

	INGRESSI DIGITALI Fino a 128
	INGRESSI ANALOGICI Fino a 16 (con espansioni)
	USCITE DI SICUREZZA fino a 32 (SIL 3)
	USCITE DI STATO Fino a 48 (SIL 1)
	USCITE RELÈ DI SICUREZZA Fino a 32 (con espansioni)
	OPERATORI LOGICI 128

CARATTERISTICHE DEL SISTEMA

	INGRESSI DIGITALI 16
	INGRESSI ANALOGICI -
	USCITE DI SICUREZZA 4 (SIL 3)
	USCITE DI STATO 4 (SIL 1)
	USCITE RELÈ DI SICUREZZA fino a 4 (con espansioni)
	OPERATORI LOGICI 64

INTERFACCE

	AD SR0 - AD SR0A 2 NA + 1 NC 2 NA
	AD SRE3 - AD SR3 C 3 NA + 1NC - Restart autom./manuale 3 NA + 1NC - Restart manuale
	AD SRE4 - AD SRE4C 3 NA + 1NC- Restart autom./manuale 3 NA + 1NC - Restart manuale
	AD SRT 2 NA + 1 NC
	SR SELELCT 2 NA

MODULI DI ESPANSIONE

	Relè di sicurezza
	Controllo in sicurezza della velocità
	Sensori analogici
	Bus di campo industriali
	Uscite in alta corrente

MODULI DI ESPANSIONE

	Relè di sicurezza
	Controllo in sicurezza della velocità
	Sensori analogici
	Bus di campo industriali
	Uscite in alta corrente

INTERFACCE

	SR ZERO - SR ZERO A 2 NA + 1 NC 2 NA
	SR ONE - SR ONE M 2 NA 2 NA - Funzione di Muting
	AR E4 - SR E4C 2 NA - Restart autom./manuale 2 NA - Restart manuale
	SR T 2 NA
	SR X - SR XM 2 NA 2 NA - Funzione di Muting
