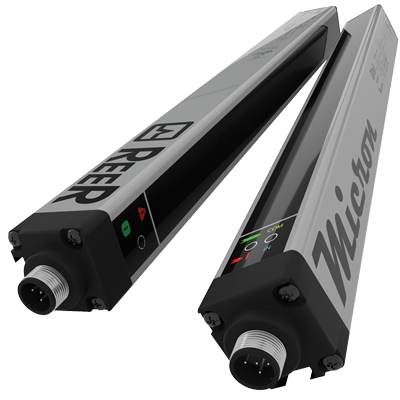

BARRIERE DI MISURA
Le barriere di misura sono barriere fotoelettriche per applicazioni industriali e civili dove è necessario rilevare, misurare e riconoscere oggetti.
In funzione del numero e della posizione dei raggi occupati da un oggetto, i sensori di misura sono in grado di fornire in tempo reale ad un PLC o ad un PC informazioni utili a:
- rilevare la presenza o l’assenza di oggetti
- effettuare un conteggio
- rilevare una posizione
- rilevare una forma o un profilo
- misurare delle dimensioni.
Caratteristiche principali delle barriere di misura
USCITE
- Uscite analogiche in tensione AV (0/10 VDC)
- Uscite analogiche in corrente AC (4/20 mA)
- Uscita seriale RS 485
- Uscite a stato solido anti-valenti 0/24V
- Uscita seriale con protocollo di comunicazione IO-Link
ALTEZZA CONTROLLATA
Altezza controllata dalla barriera di misura
PORTATA
Ê la massima distanza operativa che può esistere tra emettitore e ricevitore
SINCRONIZZAZIONE
Sincronizzazione tra emettitore e ricevitore. Possono essere selezionate due modalità di funzionamento. Sincronizzazione ottica o tramite cavo
INTERASSE TRA I RAGGI
Distanza tra le lenti ottiche della barriera fotoelettrica. 5, 10, 25, 30, 50, 75 mm
Con 2 uscite analogiche in corrente (4-20 mA) con funzioni programmabili e 2 uscite digitali programmabili
Con 2 uscite analogiche in corrente (0-10 Vcc) con funzioni programmabili e 2 uscite digitali programmabili
Interfaccia seriale RS 485 con funzioni programmabili e 2 uscite digitali programmabili.
Ideale per misurazione dimensionale e rilevamento di profili e posizione di oggetti
Con protocollo IO-Link.
Dati disponibili tramite la mappa dati del protocollo IO-Link: NCBO, NBO, CBO, LBO, FBO, stato della barriera, Oggetto rilevato, stato di ogni singolo raggio
Con 2 uscite digitali antivalenti.
Ideale per conteggio e rilevamento della presenza /assenza di oggetti nel campo controllato
CARATTERISTICHE
Funzioni programmabili
Stato dei raggi
Stato del singolo raggio
Software di configurazione
CARATTERISTICHE
Funzioni programmabili
Stato dei raggi
Stato del singolo raggio
Software di configurazione
CARATTERISTICHE
Funzioni programmabili
Stato dei raggi
Stato del singolo raggio
Software di configurazione
CARATTERISTICHE
Funzioni programmabili
Stato dei raggi
Stato del singolo raggio
Software di configurazione
CARATTERISTICHE
Funzioni programmabili
Stato dei raggi
Stato del singolo raggio
Software di configurazione
ALTEZZA CONTROLLATA
ALTEZZA CONTROLLATA
ALTEZZA CONTROLLATA
ALTEZZA CONTROLLATA
ALTEZZA CONTROLLATA
FUNZIONI
 Rilevamento |  Misura |  Riconoscimento forme |  Conteggio |
INTERASSE
 | 5 10 25 30 50 75 |
FUNZIONI
Rilevamento | Misura | Riconoscimento forme | Conteggio |
INTERASSE
| 5 10 25 30 50 75 |
FUNZIONI
Rilevamento | Misura | Riconoscimento forme | Counting |
INTERASSE
| 5 10 25 30 50 75 |
FUNZIONI
Rilevamento | Misura | Riconoscimento forme | Conteggio |
INTERASSE
| 5 10 25 30 50 75 |
FUNZIONI
 Rilevamento |  Misura |  Riconoscimento forme | Counting |
INTERASSE
| 5 10 25 30 50 75 |
VERSIONI SPECIALI
WTF e WTHF (Custodie stagne IP69K)
D (Ottiche diaframmate per magazzini verticali)
HS (Elevata sensibilità per vetro)
H (Alta portata)
VERSIONI SPECIALI
WTF e WTHF (Custodie stagne IP69K)
D (Ottiche diaframmate per magazzini verticali)
HS (Elevata sensibilità per vetro)
H (Alta portata)
VERSIONI SPECIALI
WTF e WTHF (Custodie stagne IP69K)
D (Ottiche diaframmate per magazzini verticali)
HS (Elevata sensibilità per vetro)
H (Alta portata)
VERSIONI SPECIALI
WTF e WTHF (Custodie stagne IP69K)
D (Ottiche diaframmate per magazzini verticali)
HS (Elevata sensibilità per vetro)
H (Alta portata)
VERSIONI SPECIALI
WTF e WTHF (Custodie stagne IP69K)
D (Ottiche diaframmate per magazzini verticali)
HS (Elevata sensibilità per vetro)
H (Alta portata)
USCITE DIGITALI 2 | USCITE ANALOGICHE 2 (current 4 - 20 mA) |
USCITA SERIALE | - |
USCITE DIGITALI2 | USCITE ANALOGICHE2 (voltage 0-10 VDC) |
USCITA SERIALE | - |
USCITE DIGITALI2 | USCITE ANALOGICHE - |
USCITA SERIALE | RS-485 |
USCITE DIGITALI2 | USCITE ANALOGICHE- |
USCITA SERIALE | IO-Link |
USCITE DIGITALI2 (Anti-valenti) | USCITE ANALOGICHE- |
USCITA SERIALE | - |

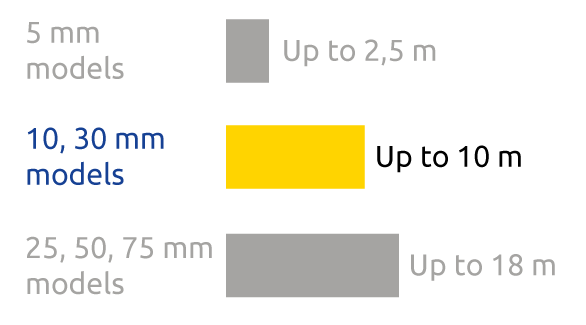

PORTATA
PORTATA
PORTATA
PORTATA
PORTATA
PROGRAMMABILITÁ Software Micron Configurator | GRADO PROTEZIONE IP65 IP67 IP69K |
SEZIONE | 30 x 28 mm |
PROGRAMMABILITÁSoftware Micron Configurator | GRADO PROTEZIONEIP65 IP67 IP69K |
SEZIONE | 30 x 28 mm |
PROGRAMMABILITÁSoftware Micron Configurator | GRADO PROTEZIONEIP65 IP67 IP69K |
SEZIONE | 30 x 28 mm |
PROGRAMMABILITÁProtocollo IO-Link (Data mapping) | GRADO PROTEZIONEIP65 IP67 IP69K |
sezione | 30 x 28 mm |
PROGRAMMABILITÁ - | GRADO PROTEZIONEIP65 IP67 IP69K |
SEZIONE | 30 x 28 mm |
