아날로그 입력 확장 장치

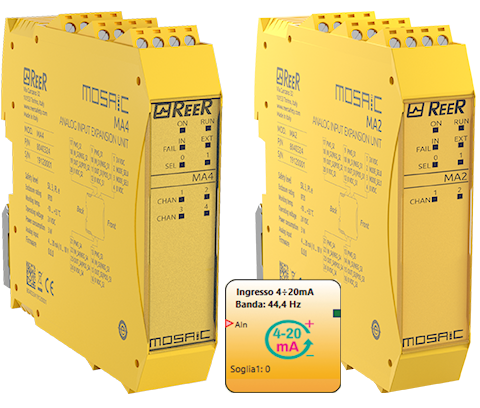

MA 확장 장치

2(MA2) 또는 4(MA4)의 독립적인 절연 아날로그 채널(500V)이 포함됩니다. 센서 판독 중복성을 허용하도록 개별 채널을 쌍으로 구성할 수 있습니다.

주요 기능

  • 각 채널에서 24VDC를 최대 30mA까지 공급
  • 각 채널에서 4-20mA 전류 또는 0-10V 전압(소프트웨어를 통해 선택 가능) 감지
  • 센서 판독 중복성을 허용하도록 개별 채널을 쌍으로 구성
  • 해상도: 16비트
  • 초당 샘플링: 2.5-4000 SPS(소프트웨어를 통해 선택 가능)
  • 비교기: 임계값이 1개 또는 2개
  • 대수 연산: 더하기 및 빼기
  • 공학 단위로 구성 가능

기술 데이터

  • 전원 공급 장치 24VDC
  • 안전 아날로그 입력
  • 안전 레벨 SIL 3
  • 호환성: M1S

적용 사례

다음과 같이 아날로그 센서 연결이 필요한 용도:

  • 부하 셀
  • 압력 스위치
  • 온도 측정
  • 흐름 및 레벨 측정
  • 기타
