Mess- und Automatisierungs-Lichtvorhänge

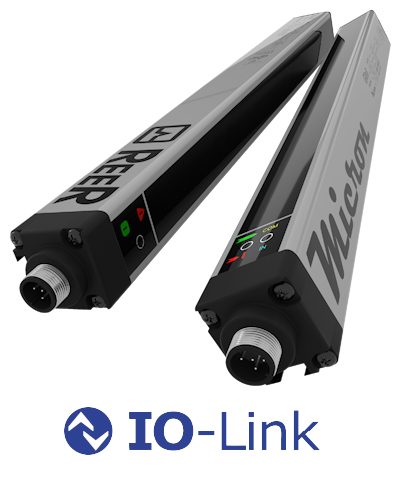

Der neue Mikrometer IO-Link

Lichtvorhänge für Anwendungen im industriellen und zivilen Bereich, bei denen es erforderlich ist, Hindernisse zu erfassen, zu messen und zu erkennen. Entsprechend der Anzahl und Position der Strahlen, die mit einem Hindernis in Kontakt kommen, kann Micron IO-Link Echtzeitinformationen mit folgendem Ziel an eine SPS liefern: Erkennen des Vorhandenseins oder Nichtvorhandenseins von Hindernissen, Durchführen einer Zählung, Erkennen einer Position, Erkennen einer Form oder eines Profils, Messen von Maßen.

Über das IO-Link Prozessdatenmapping verfügbare Daten

  • NCBO: Anzahl der durchbrochenen aufeinander folgenden Strahlen
  • NBO: Anzahl der durchbrochenen Strahlen
  • CBO: Durchbrochener zentraler Strahl
  • LBO: Letzter durchbrochener Strahl
  • FBO: Erster durchbrochener Strahl
  • Status des Einzelstrahls
  • Status des Vorhangs (Frei + Sync)
  • Erkanntes Hindernis

Technische Eigenschaften

  • Überwachte Höhen: 150 … 3000 mm
  • Strahlabstand: 10, 30 mm
  • Reichweite: 10 m
  • Stromversorgung: 24 VDC +/-20%
  • Steckverbinder: M12 5-polig
  • Länge der Verbindungskabel zwischen Lichtvorhang und Master: 20 m
  • Betriebstemperatur: -10 … +55° C
  • Schutzart: IP65 und IP67
  • Befestigungsarten: Standardmäßig Schlitz an der Rückseite, oder oben und unten mit Drehbügeln (Option)

Sonderausführungen

WTF und WTHF Modelle (IP69K zertifiziert, für Lebensmittel zertifiziert)

Wasserdichte Gehäuse ermöglichen den Einsatz von Lichtvorhängen und Lichtgittern in rauen Arbeitsumgebungen, in denen sie Wasser und Dampf ausgesetzt sind.

Durch die Verwendung von inerten und ungiftigen Bestandteilen können die WTF- und WTHF-Gehäuse in der Lebensmittel- und Getränkeindustrie eingesetzt werden, wo häufige Reinigungsvorgänge gefordert sind.
